Jaringan Komputer
adalah sebuah sistem yang terdiri atas komputer-komputer yang didesain
untuk dapat berbagi sumber daya (printer, CPU), berkomunikasi (surel,
pesan instan), dan dapat mengakses informasi (peramban web).
Berdasarkan media penghubungnya, jaringan komputer bisa dibagi dua, yaitu.
1. Wired Network (Jaringan Kabel)
Merupakan jaringan yang menggunakan kabel sebagai media penghubung. Pada jenis jaringan ini, kabel penghubungnya bisa berupa kabel Twister Pair, Coaxial dan Fiber optics.
2. Wireless Network (Jaringan Nirkabel)
Merupakan jaringan yang menggunakan transmisi gelombang radio, microwave atau infrared sebagai media penghubung. Sebagai contoh dari wireless network adalah hotspot.
1. Switch
Switch adalah sebuah alat yang dapat menyaring dan melewatkan paket yang ada disebuah LAN.
2. Hub
Hub
adalah sebuah alat penghubung antar komputer atau bisa dibilang mirip
dengan switch. Tetapi kecepatan transfer datanya lebih lambat
dibandingkan Switch. Maka dari itu Hub banyak ditinggalkan dan banyak
beralih ke Switch.
3. Router
Router
adalah alat yang bertugas untuk mengantarkan paket data dalam jaringan.
Router dapat digunakan jika tersambung paling tidak dengan dua jaringan
yang berbeda sehingga pengaturan tersebut membutuhkan sebuah router.
Router berada di sisi gateway sebuah tempat dimana dua jaringan LAN atau
lebih untuk disambungkan. Router menggunakan HEADERS dan daftar tabel
pengantar (Forwarding Table) untuk menentukan posisi yang terbaik untuk
mengantarkan sebuah paket jaringan dan juga menggunakan protokol seperti
ICMP, HTTP untuk berkomunikasi dengan LAN lainnya dengan konfigurasi
terbaik untuk jalur antar dua host manapun.
4. Bridge
Bridge
adalah alat yang digunakan pada suatu jaringan yang berfungsi untuk
memisahkan sebuah jaringan yang luas menjadi segment yang lebih kecil.
Bridge membaca alamat MAC (media access control) dari setiap paket data
yang diterima yang kemudian akan mempelajari dridging table untuk
memutuskan apa yang akan dikerjakan bridge selanjutnya pada paket data
tersebut, apakah diteruskan atau di abaikan.
5. NIC
Kartu Jaringan atau NIC (Network Interface Card) adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer.
Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang
bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat
fisik adalah NIC Ethernet, Token Ring, dan lainnya: sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address,
yang dapat bersifat statis atau dapat diubah oleh pengguna. Tugas NIC
adalah untuk mengubah aliran data paralel dalam bus komputer menjadi
bentuk data serial sehingga dapat ditransmisikan di atas media jaringan
6. Kabel UTP
Kabel
UTP (Unshielded Twisted Pair) adalah suatu kabel yang digunakan
sebagai media penghubung antar computer dan peralatan jaringan (hub atau
switch). Kabel UTP merupakan salah satu kabel yang paling popular saat
yang di gunakan untuk membuat jaringan komputer. Dibandingkan dengan
kabel lain kabel UTP merupakan kabel yang sering di pakai untuk membuat
jaringan computer. Kabel ini berisi empat pasang (pair)
kabel yang tiap pair-nya dipilin (twisted) atau disusun spiral atau saling berlilitan . Keempat pasang kabel (delapan kabel) yang menjadi isi kabel berupa kabel tembaga tunggal yang berisolator . Kabel ini tidak dilengkapi dengan pelindung (unshilded) sehingga kurang tahan terhadap interferensi elektromagnetik. Connectors (8P8C) yang biasa disebut RJ-45 (RJ=register jack) merupakan pasangan dari kabel UTP.
kabel yang tiap pair-nya dipilin (twisted) atau disusun spiral atau saling berlilitan . Keempat pasang kabel (delapan kabel) yang menjadi isi kabel berupa kabel tembaga tunggal yang berisolator . Kabel ini tidak dilengkapi dengan pelindung (unshilded) sehingga kurang tahan terhadap interferensi elektromagnetik. Connectors (8P8C) yang biasa disebut RJ-45 (RJ=register jack) merupakan pasangan dari kabel UTP.

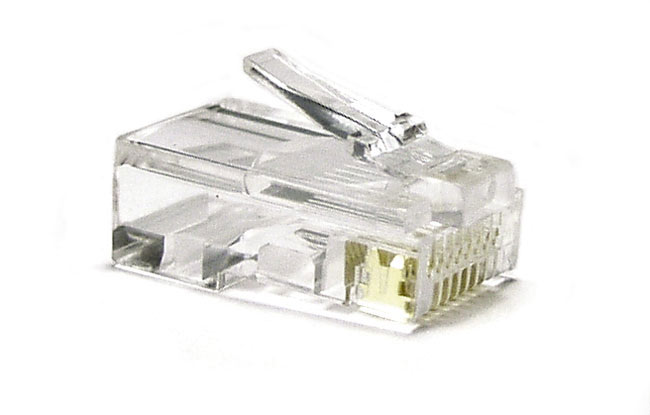

7. Konektor RJ-45
berfungsi
sebagai penyambung antara kabel UTP (Unsield Twisted Pair) ke
Transceiver. RJ-45 dikhususkan penggunaannya untuk kabel UTP, biasanya
konektor RJ-45 dan kabel UTP ini sering digunakan untuk keperluan
jaringan komputer.
8. Wireless
Jaringan
nirkabel atau dikenal dengan istilah Wireless adalah salah satu media
transmisi yang memakai gelombang radio sebagai media transmisisnya.
Data-data digital yang dikirm lewat wireless ini selanjutnya
dimodulasikan ke dalam gelombang elektromagnetik tersebut.
Kelebihan :
- Biaya pemeliharaan murah
- Infrastruktur dimensinya kecil, pembangunannya cepat, dan mudah dikembangkan.
- Murah dan mudah untuk direlokasi serta mendukung portabilitas
Kekurangan :
- Biaya peralatan cukup mahal.
- Delay cukup besar, masalah propagasi radio (terhalang, terpantul, dan banayak sumber interferensi)
- Kerahasiaan dan keamanan data kurang begitu terjamin.
9. Modem
Modem
merupakan singkatan dari Modulator dan Demodulator. Modulator merupakan
bagian yang mengubah sinyal informasi kedalam sinyal pembawa (Carrier)
dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang
memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal
pembawa (carrier) yang diterima sehingga informasi tersebut dapat
diterima dengan baik. Modem merupakan penggabungan antara Modulator dan
Demodulator yang fungsinya adalah sebagai alat berkomunikasi dua arah.
TIPE JARINGAN
1. Peer-to-peer
Peer-to-peer adalah sebuah jaringan computer dimana setiap computer atau host dapat menjadi server dan client secara bersamaan atau istilahnya Nondedicated Server.
Peer-to-peer adalah sebuah jaringan computer dimana setiap computer atau host dapat menjadi server dan client secara bersamaan atau istilahnya Nondedicated Server.
Kelebihan :
- Antar computer dalam jaringan dapat saling bebagi fasilitas yang dimilikinya seperti hardisk, printer,dll.
- Biaya
operasional relative lebih murah dibandingkan dengan type client-server
karena tidak memerlukan server khusus untuk menyediakan fasilitas
jaringan.
- Dalam
pengoperasian jaringan tidak bergantung pada satu server, jadi apabila
satu computer rusak atau mati maka jaringan tidak akan terganggu secara
keseluruhan.
Kekurangan :
- Menedeteksi
permasalahan dalam jaringan lebih sulit karena pada jaringan tipe ini
dimungkinkan semua computer terlibat dalam komunikasi yang ada.
- Untuk
kerja lebih rendah dibandingan dengan client-server karena setiap
computer harus mengelola pemakaian fasilitas jaringan dan pekerjaan atau
aplikasinya sendiri.
- Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur keamanan masing-masing fasilitas yang dimiliki.
2. Client-Server
Client-Server
adalah jaringan computer dimana ada computer client yang menerima atau
menggunakan fasilitas yang disediakan oleh server, dan server yang
berperan menyediakan fasilitas kepada client yang biasa disebut
Dedicated Server. Keduanya memiliki fungsinya masing-masing.
Kelebihan :
Kelebihan :
- Kecepatan akses lebih tinggi karena penyediaan fasilitas jaringan dilakuka secara khusus oleh satu computer (server).
- Sistem
keamanan dan administrasi jaringan lebih baik karena seorang pemakai
akan bertugas sebagai pengelola administrasi dan system keamanan
jaringan.
- Sistem backup data lebih baik karena pada jaringan client-server backup data dilakukan secara terpusat di server.
Kelemahan :
- Biaya operasional relatif lebih mahal
- Diperlukan adanya satu computer khusus yang berkemampuan tinggi untuk ditugaskan sebagai server.
- Kelangsungan jaringan bergantung pada server, apabila server mengalami kerusakan maka seluruh jaringan akan terganggu.
JENIS JARINGAN KOMPUTER
Berdasarkan luas jangkauannya, jaringan dibedakan menjadi :
1. Personal Area Network (PAN)
Merupakan
jaringan yang menghubungkan komputer dalam jarak dekat, hanya beberapa
meter. PAN dapat juga digunakan untuk berkomunikasi dengan perangkat
lain yang dekat seperti printer, fax, telepon, PDA, scanner dan
perangkat lainnya.
2. Local Area Network (LAN)
Merupakan
jaringan yang menghubungkan komputer-komputer dalam suatu lokasi yang
cakupannya terbatas, misalnya di dalam rumah, gedung atau kantor. Semua
komputer dalam LAN terhubung dalam satu pusat yang disebut gateway. LAN
biasanya digunakan dalam suatu perusahaan terutama perusahaan kecil.
3. Metropolitan Area Network (MAN)
Merupakan
jaringan yang menghubungkan komputer-komputer dalam jangkauan satu
kota. MAN melibatkan beberapa gateway dan biasanya memiliki satu server
utama, sebagai contoh adalah yang biasa diterapkan dalam Sistem
Informasi Perkot
4. Wide Area Network (WAN)
Merupakan
jaringan yang menghubungkan komputer-komputer dalam jangkauan
antarkota,mencakup dalam satu negara atau bahkan satu benua. WAN
adalah pengembangan dari MAN yang telah melibatkan lebih dari satu
server utama, yang masing-masing server utama saling terhubung dan
setiap komputer yang terhubung dalam jaringan ini dapat saling mengakses
server tersebut.
5. Internet
Internet
merupakan kumpulan jaringan yang terinterkoneksi, perkembangan dari WAN
yang membentuk jaringan yang global, yaitu menghubungkan
komputer-komputer diseluruh dunia.
Berdasarkan media penghubungnya, jaringan komputer bisa dibagi dua, yaitu.
1. Wired Network (Jaringan Kabel)
Merupakan jaringan yang menggunakan kabel sebagai media penghubung. Pada jenis jaringan ini, kabel penghubungnya bisa berupa kabel Twister Pair, Coaxial dan Fiber optics.
2. Wireless Network (Jaringan Nirkabel)
Merupakan jaringan yang menggunakan transmisi gelombang radio, microwave atau infrared sebagai media penghubung. Sebagai contoh dari wireless network adalah hotspot.
IP ADDRESSING
Ada
2 jenis IP Address yang ada sekarang, yakni ip address versi 4 (IPv4)
yang sejak dulu menjadi standar baku pengalamatan dan versi 6 (IPv6)
yang merupakan calon pengganti versi terdahulu. Dibuatnya versi penerus
disebabkan karena alokasi pengalamatan yang disediakan IPv4 sudah hampir
habis, apabila seluruh alamat yang disediakan
oleh IPv4 telah terpakai, maka jaringan diseluruh dunia bisa terganggu.
Untuk itu, selagi menunggu selesainya proses “pematangan” IPv6,
dibuatlah pembagian IP Private & IP Public.
Perbedaan IP Private & Public :
· IP Private hanya bersifat lokal & tidak bisa digunakan untuk mengakses internet & penggunaannya bebas.
· IP
Public bersifat worlwide, bisa digunakan untuk mengakses internet namun
penggunaan atau konfigurasinya tidak bebas (ada yang mengatur).
TOPOLOGI JARINGAN
A. Topologi Star (Topologi Bintang)
Topologi
star adalalah topologi jaringan yang bentuknya berupa konvergensi dari
node tengah ke setiap node atau pengguna (memiliki sebuat konsentrator
pada titik tengahnya). Pada umumnya konsentrator yang di gunakan adalah
Hub dan Switch.
· Kelebihan Topologi Star
1. Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut.
2. Tahan terhadap lalu lintas jaringan yang sibuk.
3. Penambahan dan pengurangan station dapat dilakukan dengan mudah
· Kelemahan Topologi Star
Apabila node tengah mengalami kerusakan, maka seluruh rangkaian akan terhenti.
· Contoh Gambar Topologi Star
B. Topologi Ring (Topologi Cincin)
Topologi
Ring merupakan topologi jaringan yang berbentuk rangkaian titik yang
masing-masing terhubung ke dua titik lainnya, sehingga membentuk jalur
melingkar membentuk seperti cincin. Pada topologi ring, komunikasi data
dapat terganggu jika satu titik mengalami gangguan karena aliran
komunikasi pada topologi ini hanya satu arah saja.
· Kelebihan Topologi Ring
1. Tidak akan terjadi tabrakan pengiriman data, karena pada satu waktu hanya satu node yang dapat mengirimkan data.
2. Tidak memerlukan kabel yang begitu banyak dan panjang (hemat kabel)
· Kelemahan Topologi Ring
1. Apabila terdapat gangguan di suatu node dapat mengakibatkan terganggunya seluruh jaringan
2. Sulit mendeteksi suatu kerusakan
3. Dua paket data dapat tercampur
4. Memerlukan penanganan dan pengelolaan khusus
· Contoh Gambar Topologi Ring
C. Topologi Bus
Topologi
ini seringkali dijumpai pada sistem client/server, dimana salah satu
mesin pada jaringan tersebut difungsikan sebagai File Server, yang
berarti bahwa mesin tersebut dikhususkan hanya untuk pendistribusian
data dan biasanya tidak digunakan untuk pemrosesan informasi.
· Ciri-ciri Topologi Bus :
1. Dihubungkan dengan satu kabel dalam satu baris
2. Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/compute
3. Sangat berpengaruh pada unjuk kerja komunikasi antar komputer, karena hanya bisa digunakan oleh satu komputer.
· Kelebihan Topologi Bus
Kelebihan
dari topologi Bus adalah pengembangan jaringan atau penambahan
workstation baru dapat dilakukan dengan mudah tanpa mengganggu
workstation lain.
· Kelemahan Topologi Bus
1. Apabila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.
2. Terdapat
adanya suatu kesulitan yang sering dihadapi yaitu kemungkinan
terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan
jika salah satu node putus maka akan mengganggu kinerja dan trafik
seluruh jaringan.
· Contoh Gambar Topologi Bus
D. Topologi Mesh
Topologi
Mesh merupakan hubungan antar perangkat dimana setiap perangkat
terhubung secara langsung ke perangkat lainnya yang ada di dalam
jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat
berkomunikasi langsung dengan perangkat yang dituju.
· Kelebihan Topologi Mesh
1. Dapat
menjamin data langsung dikirimkan ke komputer tujuan tanpa harus
melalui komputer lainnya sehingga dapat lebih cepat karena satu link
digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja
2. Apabila
terjadi gangguan pada koneksi komputer A dengan komputer B karena
rusaknya kabel koneksi antara A dan B, maka gangguan tersebut tidak
akan mempengaruhi koneksi komputer A dengan komputer lainnya.
3. Keamanan pada
topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua
komputer tidak akan dapat diakses oleh komputer lainnya.
4. Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.
· Kelemahan Topologi Mesh
1. Semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel.
2. Membutuhkan biaya yang relatif mahal.
3. Instalasi dan konfigurasi lebih sulit karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya.
4. Banyaknya
kabel yang digunakan maka diperlukan jarak yang memungkinkan di dalam
ruangan tempat komputer-komputer tersebut berada.
· Contoh Gambar Topologi Mesh
E. Topologi Tree (Topologi Pohon)
Topologi
Tree adalah kombinasi karakteristik antara topologi star dan topologi
bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan
dalam satu topologi bus sebagai pusatnya. Komputer-komputer dihubungkan
ke hub, sedangkan hub lain di hubungkan sebagai jalur pusat atau tulang
punggungnya.
· Kelebihan Topologi Tree
1. Menyediakan cukup ruang untuk ekspansi jaringan masa depan
2. Membagi seluruh jaringan menjadi bagian yang mudah diatur
· Kelemahan Topologi Tree
1. Pengeloloaan sulit
2. Kerusakan hub pusat dapat merusak seluruh jaringan karena seluruh jaringan ketergantungan terhadap hub pusat
· Contoh Gambar Topologi Tree
REFERENSI :
Komentar
Posting Komentar
Berkomentarlah dengan bijak dan sopan, terima kasih...
